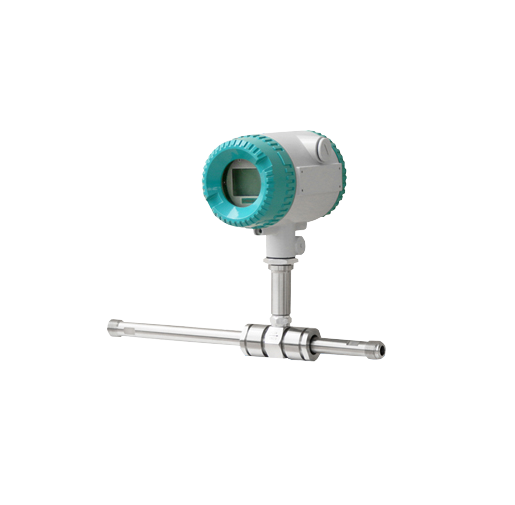

ATWY螺紋連接液體渦輪流量計

公稱通徑： DN4-DN200mm

精度等級： ±1%R、±0.5%R、±0.2%R（需定制）

儀表類型：現場顯示型、脈沖輸出型、4-20mA輸出型、分體遠傳顯示型

適用介質：無雜質、低粘度、無強烈腐蝕性液體

螺紋連接式液體渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的螺紋連接式液體渦輪流量計傳感器可以應用于制藥行業。

產品簡介優勢特點 技術參數 產品選型應用領域安裝事項

全國服務熱線：

021-31598212

產品簡介

渦輪流量傳感器結構，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期性地改變磁電轉換器的磁阻值，檢測線圈中的磁通隨之發生周期性變化，產生與轉動頻率相同的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。

ATWY螺紋連接式液體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。

螺紋連接式液體渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的螺紋連接式液體渦輪流量計傳感器可以應用于制藥行業。具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代螺紋連接式液體渦輪流量計。

優勢特點

精度，一般可達±0.9888%R、±0.5%R，高精度型可達±0.2%R

重復性好，短期重復性可達0.049999%~0.1999%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的度，在貿易結算中是優先選用的流量計

輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強

可獲得很高的頻率信號（3-4kHz），信號分辨力強

范圍度寬，中大口徑可達1:20，小口徑為1:10

結構緊湊輕巧，安裝維護方便，流通能力大

適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表。

技術參數

執行標準	渦輪流量傳感器（JB/T9246-1999）
連接方式	螺紋、卡箍、法蘭、夾裝式
精度等級	±1%R、±0.5%R、±0.2%R（需定制）
傳感器材質	304、316不銹鋼等
使用條件	介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
使用條件	相對濕度：5%-90% 大氣壓力：86Kpa～106Kpa
信號輸出功能	脈沖信號、4-20mA信號
通訊輸出功能	RS485通訊、HART協議等
工作電源	外電源：24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
工作電源	內電源：1組3.6V10AH鋰電池，電池電壓在2.0-3.0V時均可正常工作
信號線接口	基本型：豪斯曼接頭或自帶三芯線纜；防爆型、內螺紋M20*1.5
防爆等級	Exia II CT或Exd II BT6
防護等級	IP65或更高可定制

產品選型

★ 測量介質、溫度，是否有腐蝕性

★ 流量范圍和用戶管道的內徑

★ 壓力等級

★ 是否現場顯示

★ 工作電源

★ 信號輸出、通訊

★ 是否要防爆

★ 安裝方式

★ 精度等級

應用領域

安裝事項

1.傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向*。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。

2.液體渦輪流量計傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。

3.為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。

4.液體渦輪流量計露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。

5.當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。

6.用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。
